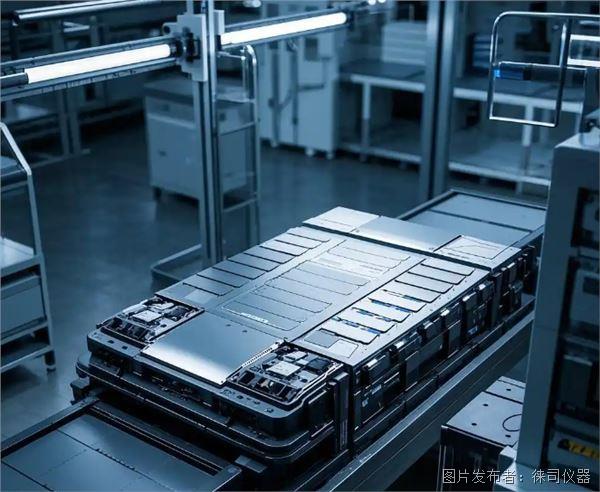

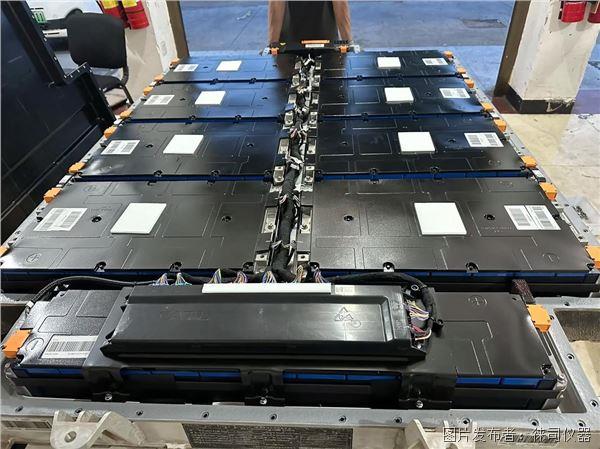

新能源轿车职业的爆发式增加，给精细检测设备带来了全新的使用场景。其间最具代表性的，便是动力电池盒（Battery Pack Housing）的丈量。电池盒是新能源轿车底盘上最大的单体铝制件之一，承担着承载电池模组、维护电池安全、参加整车结构强度的多种功用。它的制作质量必定的联系到电池包的安全性和整车功能。

  尺度大：典型电池盒长度在1.5~2.2米之间，宽度0.8~1.5米。这种尺度的零件，平板、高度尺、千分尺组合丈量功率极低，且累积差错大。

  精度要求高：装置孔方位度公役一般在±0.1mm以内，平面度要求0.2mm/m²，要害合作面平面度0.1mm以内。这种精度传统量具底子测不了。

  特征杂乱：电池盒上有上百个装置孔、定位销孔、螺纹孔，有密封槽、冷却液通道、加强筋等多种特征。需求一台设备完结一切特征的丈量。

  多工序穿插：电池盒从压铸/揉捏成型到机加工再到焊接总成，要通过3~5道工序，每道工序都需求做尺度操控。

  100%全检趋势：电池安满是新能源轿车的命门，要害尺度的100%全检正在成为职业常规。

  ✅ 只要CMM能在大尺度、高精度、多特征、高节拍这四个维度一起满足要求。

  电池盒上几十个装置孔的方位度是中心检测项。这些孔用来固定电池模组、BMS、冷却板等部件，方位差错会导致安装干与或许密封失效。

  丈量方法：用三坐标丈量机合作star测针，对每个孔做圆柱丈量，采8~16个点，输出孔心坐标。方位度按最大实体要求核算。

  电池盒上盖和下壳体之间的密封面，平面度直接影响密封功能。平面度超差会导致密封胶涂布不均，常常使用后水汽侵入，引发电池短路。

  丈量方法：在密封面上做网格布点，典型密度是50mm×50mm一个点。CMM主动收集点云后，软件拟合平面并核算平面度差错。

  电池盒和车身之间一般用定位销定位。上下壳体的定位销孔同轴度，决议了整车安装时电池包能否顺畅就位。

  铝合金电池盒很多选用拌和冲突焊、MIG焊。焊缝的余高、错边、咬边都需求检测。

  丈量方法：在电池盒四角和周边安置丈量点，构建外廓包络，输出全体尺度差错。

  1.5米以上的铝制电池盒，温度每改变1℃，长度改变34.5微米。假如机房温度操控欠好，丈量数据会大幅漂移。

  电池盒从压铸毛坯到制品要通过屡次装夹，每次装夹的基准或许不同。假如基准不一致，工序间的尺度数据无法比照。

  解决方案：在电池盒设计阶段就确认一致的丈量基准，一切工序的丈量都根据这个基准。一般挑选压铸件上的3个工艺定位面作为永久基准。

  电池盒出产节拍一般2~3分钟/件，传统CMM丈量一个电池盒要30分钟以上，底子跟不上产线。

  电池盒本身分量20~50公斤，人工转移装夹困难，且简单在装夹过程中形成细小变形。

  要害孔方位度合格率从92%提高到99.5%（实时反应到加工中心调整）；客户退货率从0.3%降到0.05%（出厂前100%全检阻拦不良品）；丈量数据上MES体系，完成全追溯。

  电池盒是新能源轿车产业链里测得最严的零件之一。一台高可靠性的CMM，不只是质量把关东西，更是工艺优化的数据源。把丈量数据用好了，能反推到压铸、机加工、焊接各环节的工艺改善，全体良率提高空间巨大。
